先锋资源中文字幕,一本久久精品一区二区,狠狠躁夜夜躁人人爽天天天天

歡迎來到濰坊裕澤化工有限公司網(wǎng)站!

主營：六水氯化鎂、無水氯化鎂
七水硫酸鎂、無水硫酸鎂
無水氯化鈣、二水氯化鈣

全國熱線: 18660611992

六水氯化鎂您現(xiàn)在的位置：網(wǎng)站首頁 >> 產(chǎn)品中心 >> 氯化鎂系列 >> 六水氯化鎂

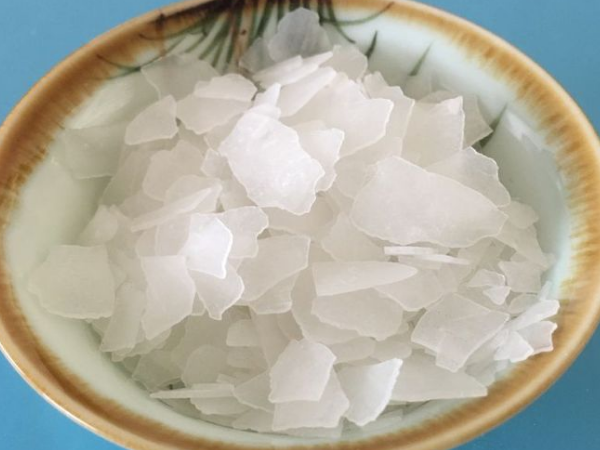

名稱：六水氯化鎂片: 時間：2022-11-24

一、氯化鎂六水簡介：
氯化鎂六水化學性質(zhì)熔點:117°C密度:1.569儲存條件:2-8°C溶解度:H2O:1Mat20°C,clear,colorless形態(tài):Solid顏色:WhitetoslighChemicalbooktlygray比重:1.569氣味(Odor):OdorlessPH值:4.5-7.0(50g/l,H2O,20℃)酸堿指示劑變色ph值范圍:7水溶解性:2350g/L(20oC)。易潮解，密度1.56g/cm3，熔點712℃，在空氣中加熱分解，在約118℃時釋放出HC1氣體而變成氯氧化合物，高溫下加熱則分解為MgO和HC1。

二、氯化鎂六水在廠家中是怎樣生產(chǎn)的？
1。一般采用過熱蒸汽揮發(fā)和緩解壓力揮發(fā)兩種方法。過熱蒸汽揮發(fā)是將制溴母液放進敞口玻璃容器本質(zhì)大氣壓下進行加溫揮發(fā)萃取；緩解壓力(真空)揮發(fā)是將制溴廢水放進通風機器設(shè)備內(nèi)，在少于大氣壓下(真空度在-4. 066MPA以下)加溫揮發(fā)，將再次蒸氣加入相混冷卻器中冷凝器得到一定的真空。氯化鎂溶液沸點高，易水解反應(yīng)，適合緩解壓力揮發(fā)。無論選用過熱蒸汽還是緩解壓力揮發(fā)萃取制溴母液，都是在燒開情況下將水氣化，使氯化鎂物質(zhì)的量濃度不斷曾大。當料液中氯化鎂含量增濃到生產(chǎn)工藝流程標準要求時，即中止揮發(fā)。傳統(tǒng)六水氯化鎂生產(chǎn)工藝流程存在的不足是揮發(fā)要求中止沸點氣溫高，在152°C以上，揮發(fā)時間較長，一般在90分鐘以上，蒸氣耗費在30噸以上，促使刷罐期短，約為3天。
為處理所述生產(chǎn)工藝流程中存在的不足，本公司提供一種六水氯化鎂的制取方法，包括以下過程
①加熱將氯化鎂含量為36og/L—470g/1，比例為31— 37. 5° Be'的制溴母液打入預(yù)熱器，加溫至80-90°C ；
②真空蒸發(fā)將加熱后的制溴母液打入蒸發(fā)罐內(nèi)揮發(fā)，其中，加溫室的蒸氣壓力為0.35MPA-4. 6MPA,揮發(fā)室的真空度為-4. 067MPA 至-4. 085MPA
③保溫地基沉降將真空蒸發(fā)后的料液達到中止沸點氣溫121-152°C后下料保溫地基沉降；
④冷卻水制片人將保溫地基沉降后的料液經(jīng)過制片人機冷卻水制片人，廣品薄厚為2-4mm；
⑤外包裝將2-4毫米的機器設(shè)備六水氯化鎂經(jīng)過螺旋輸送機磨碎傳輸數(shù)據(jù)，至外包裝攪拌桶外包裝。本發(fā)明所使用的蒸發(fā)罐包括加溫室和揮發(fā)室，其中，加溫室選用列管式換熱器，料液在列管內(nèi)部結(jié)構(gòu)流動性，蒸氣在列管間距流動性，蒸氣通過熱傳遞給列管內(nèi)部結(jié)構(gòu)的料液加溫。本發(fā)明的項目方案將揮發(fā)室的真空度提升到-4. 067MPA至-4. 085MPA，則料液中止沸點氣溫降至121-152°C，揮發(fā)時間減短至63-90分鐘，蒸氣耗費降到18-23噸，刷罐周期時間廷長至7-10天，耗能降低，生產(chǎn)率提升。
三、六水氯化鎂可溶于水嗎
六水氯化鎂是溶于水的，因為六水氯化鎂在特性中是可以吸收空氣中的水分，具有一定的吸濕能力，所以在水中是可以溶解的，同時在我們廠家做雜質(zhì)檢測時比較簡單的方法就是水溶。通過1:1的比例將水與六水氯化鎂片相溶解，靜止15分鐘左右，觀察沉淀物的多少以及水的清澈度。
